HST-2型信号变换装置

用户手册

一. 简介

HST-2 信号转换装置是专为PPS试验及其他励磁试验开发的信号测量仪器，其功能是将输入信号的变化趋势以输出电压的方式在最短的时间内得到表达。其输出包括三相交流电压变换输出和直流电压变换输出两类。

三相交流电压变换采用了独创的向量计算方法，可以将被调幅的对称三相电压的幅度变化以近乎无延时的法式体现在输出上，即无延时的调节。

直流电压变换采用了独创的滤波方法，该方法对输入励磁电压中因可控硅整流产生的300Hz及其谐波频率信号具有理想的抑制特性，当信号频率波动不大时，输出纹波近乎为零，其低频波动变换时延为1.8ms，阶跃响应时间（90%）为3.1ms，可实现快速无纹波等效直流变换。

二. 技术参数

1 准确度

  2 输入

 3 DA输出

 4 显示方式

 5位LED数码显示

 5 绝缘强度（在输入／机壳 / 电源之间）

 引用标准：IEC688－1992

 试验方法：AC2kV  1分钟 漏电流2mA

 6 稳定性

 温度范围：－10～＋50℃

 温度影响：100ppm/℃

 长期稳定性：＜0.2％/年

 7 工作条件

 温度：－10～＋50℃

 湿度：20～95％ 无凝露

 8 储藏条件

 温度：－25～＋75℃

 湿度：20～95％ 无凝露

 9 工作电源

 电源电压：AC 198～242V;40～70Hz

 整机功耗：＜ 5W

 10 重量

 净重：1.5kG

 11 外形尺寸

    外形尺寸：120mm(长)×120mm(宽)×130mm(深)

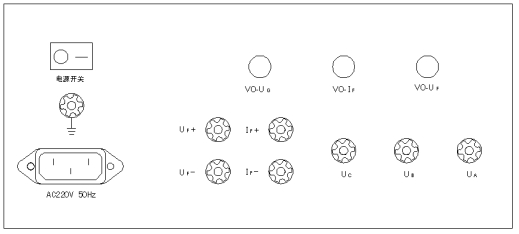

三、 后面板端子接线

四、 前面板及按键操作

4.1 输入校零

消除直流信号（U_F 、I_f）的零点。

在此键的LED不亮时，将信号输入端子短接，如果显示值不是0，则按此键，则此键的LED点亮，表示仪器处于已“输入校零”状态；同时仪器在当前状态下校零，显示值将归零。

此键的LED点亮时，按此键，则此键的LED灭，同时仪器恢复直流信号的零点（出厂时校准值）。

4.2 三相平衡

调整三相电压信号的系数，使得三相平衡。

在此键的LED不亮时，如果输入的三相电压信号处于稳定状态，且三相电压值有偏差，则可按此键，此键的LED点亮，表示仪器处于已“三相平衡”状态；同时仪器修正三相电压的计算系数，使得测量结果平衡。

此键的LED点亮时，按此键，则此键的LED灭，同时仪器恢复三相电压的计算系数（出厂时校准值）。

4.3 输出归零

使UΣ的DA输出值归零。

在此键的LED不亮时，如果输入的三相电压信号处于稳定状态，按此键，则此键的LED点亮，表示仪器处于已“输出归零”状态；同时仪器以当前的UΣ值作为零点，使得UΣ的DA输出归零。此后的DA输出，将按1V/1V的比例，反应UΣ相对当前的零点的变动。

此键的LED点亮时，按此键，则此键的LED灭，同时仪器恢复UΣ的DA输出值的零点（出厂时校准值）。
