CDM03系列多功能数据监录仪

产品简介

  CDM03系列多功能数据监录仪主要包括CDM1803多功能数据监录仪和CDM2403多功能数据监录仪，还包括：发电机特性试验仪，便携式故障录波仪，电量记录分析仪，发电机综合特性测试仪、波形记录仪等等。

CDM03系列多功能数据监录仪产品描述

CDM系列多功能数据监录仪，是以DSP、嵌入式操作系统为核心，采用三层体系结构，实现了数据采集、处理、传输、存储功能的便携式装置。

基于DSP的先进数据处理能力，实现全数字模拟信号滤波，可以根据用户需要，灵活地采用不同的采样频率，最高为100K/S，可用于暂态电气信号的录制分析。

采用先进工控内核，结合嵌入式操作系统，高效、可靠地实现数据高级处理、传输、存储、显示功能。

CDM系列提供上位机软件包，可安装于基于Windows操作系统的计算机， 如笔记本电脑、工程师站、DCS主机等。上位机通过现场总线或局域网与CDM连接，实现远程控制、数据共享、电气试验等功能。

CDM03系列多功能数据监录仪主要功能

故障录波：按用户预先定义的故障判据，实时监测被测信号，并在出现故障时，启动波形录制，同时通知上位机，录制的数据保存在永久存储器上，掉电不失。此功能可用于电力系统或其他关键设备的运行监测，用于故障诊断、排除故障。

实时监测：CDM系列仪器接入了16路开关量、18路/24路模拟量。实时计算模拟量有效值，计算量值（频率、有功、无功、零序、负序等），并可实时计算谐波（同时计算3路，最高21次）、矢量图（最多4组，每组最多包括6个模拟量）。所有以上数据，包括开关量状态、模拟量波形都可以实时显示。有效值、开关量可以实时传输给上位机。

3天历史曲线：可以以每秒一点的频率，记录16路开关量和8个模拟量（任选、包括计算量），总计3天，循环记录，用以描述被测信号的长期趋势。录制的数据掉电不失。

发电机总启动电气试验：仪器可以方便实现任意二组参量的X-Y特性试验，可做曲线拟合。也可以替代振子示波器，录制任选的模拟量有效值。功能覆盖发电机空载试验、短路试验等，以及励磁调解器阶跃试验、灭磁试验、零起升压试验等。仪器进行电气试验，可提高试验效率、测量精度和数据处理能力，实现电气试验的自动化。

仪器可用于电力系统或其他行业的关键设备的在线监测；也可作为便携式仪器，用于各种工业设备的故障的监录、分析；或利用其数据处理计算能力，作为数据源，向其他系统提供实时数据。

CDM03系列多功能数据监录仪具备以下特点

1、集成了发电机特性测试、故障录波、实时监测功能

2、全部通道100kHz同步采样频率

3、多种针对发电机的模拟通道类型：定子电压、定子电流、转子电压、转子电流、发电机转速等；通道可定制

4、直流通道隔离耐压5000V.AC，满足1000MW机组参数测量要求

5、多种计算量：有功、无功、频率、负序、零序、矢量和、相角差、功角等

6、具有逐点瞬时有效值、功率计算功能，及时反映暂态变化

7、根据试验曲线计算同期角、短路比、灭磁时间常数、响应时间、超调量、上升时间、振荡次数、阻尼比等特性参数

8、能快速、准确地完成励磁电压的测量，响应时间≤4.5ms，记录波形不含整流纹波

9、通过网络连接时，可实现远程跨地域通讯

10、曲线试验可加入历史数据对比

CDM03系列多功能数据监录仪技术规格

   电气隔离18/24路模拟量、16路开关量；同步采样10 - 100K/s

   实时计算并记录18/24路有效值及24路计算量

   实时监视（谐波分析、波形显示、矢量图），多种故障启动方式

   1GB 故障记录容量

   6．4” TTF显示屏,分辨率为640×480

   串行口通讯RS-232C

   10/100Mbps局域网接口

CDM03系列多功能数据监录仪PC软件包

  CDM的PC软件包运行于Windows平台，通过串行口或网络接口连接。提供实时监视、参数设置、通道校准、数据分析、发电机总启动电气试验等功能。

CDM03系列多功能数据监录仪产品系列

CDM03系列多功能数据监录仪产品功能

电力试验及数据分析：

• 发电机空载试验、短路试验，可做曲线拟合

• 励磁调解器相关试验（如阶跃试验、灭磁试验、甩负荷试验、PSS试验等）

• 发电机同期试验

• 转子交流阻抗试验

• 进相试验

• 可以录制任选的模拟量波形曲线、有效值曲线

故障录波：

• 按用户预先定义的故障判据（突变、过量、欠量、开关变位），在接入的模拟量、开关量及计算量的实时状态符合判据时，启动波形、有效值录制，录制的数据保存在永久存储器上，掉电不失。远程计算机可通过以太网实时获得故障记录状态、故障记录数据。

实时监测

• 上位机、前置机均具备实时数据总汇、波形、谐波分析、矢量图、趋势图等实时监测功能。

CDM03系列多功能数据监录仪主要功能与特点

   发电机总启动电气试验：包括特性类试验，例如空载试验、短路试验，可做曲线拟合；可以录制任选的模拟量波形曲线、有效值曲线，进行励磁调解器相关试验，如阶跃试验、灭磁试验、甩负荷试验等；可以进行发电机同期试验、转子交流阻抗试验、进相试验、定子铁心磁化试验等。进行电气试验，可提高试验效率、测量精度和数据处理能力，实现电气试验的自动化。

  其中波形类试验，基本采样频率不低于10kHz,可同时录制18路/24路模拟信号、4路派生量和16路开关量信号，录制时间60秒；波形类试验录制数据可进行谐波分析。

  曲线类试验，可以同时录制全部的18路/24路模拟信号、24路派生量和16路开关量信号，录制时间10分钟。

  监录仪具有逐点瞬时功率及瞬时有效值记录功能；能够快速、准确地完成励磁信号的测量，响应时间≤5ms，记录波形上不应含有整流纹波。监录仪具有三相电压有效值无延时计算、记录功能。

  故障录波：按用户预先定义的故障判据，CDM实时监测被测信号，并在出现故障时，启动波形录制，同时通知上位机，录制的数据保存在永久存储器上，掉电不失。故障录波启动方式包括模拟量启动（突变、越限）、开关量启动、手动启动，此功能可用于电力系统或其他关键设备的运行监测，用于故障诊断、排除故障。

  实时监测：CDM接入了16路开关量、18路/24路模拟量。CDM及上位机软件均可实时显示开关量状态、模拟量波形，并实时计算模拟量有效值，计算量值（频率、有功、无功、零序、负序等），并可进行谐波分析、THD计算、矢量图、运行极限图等显示。

  无纸趋势图记录：CDM可以以每秒一点的频率，记录16路开关量和8个模拟量（任选、包括计算量），总计3天，循环记录，用以描述被测信号的长期趋势。录制的数据掉电不失。

  CDM系列多功能数据监录仪可作为便携式仪器，用于各种工业设备的故障的监录、分析；也可用于电力系统或其他行业的关键设备的在线监测；或利用其数据处理计算能力，作为数据源，向其他系统提供实时数据。

CDM03系列多功能数据监录仪技术规格

u 18路/24路同步采样模拟通道（可扩展到24路）

A/D分辨率： 16位；有效值准确度：0.2%（FSR）

CDM1803安装有6个（可扩展至8个）模拟信号处理模块，每个模块由3路模拟通道组成。

CDM2403装有8个模拟信号处理模块，每个模块由3路模拟通道组成。

模块种类：

CDM1803的标准配置为：PMRC1001*1、PMRC1008*1、PMRC1010*1、PMRC1007*1、PMRC1012*1、PMRC1003*1、PMRC2001*1。

CDM2403的标准配置为：PMRC1001*1、PMRC1008*1、PMRC1010*1、PMRC1007*1、PMRC1011*1、PMRC1003*1、PMRC1015*1、PMRC1005*1、PMRC2001*1。

模块配置，可根据用户要求调整；各调理模块的量程，可根据用户要求调整。

u 16路同步采样开关通道

标配为外接无源节点，调理通道内部输出+24V。可根据用户要求配置为各种电压范围的有源节点。

u 同步采样频率：从10K/s ～ 100K/s可选。

18路/24路模拟通道与16开关通道全部打开时，采样频率为10K/s。打开2路模拟通道与16开关通道时，采样频率可达100K/s。

u 24路实时计算量

计算量准确度 ： 0.5%（FSR）；CDM1803提供以下计算量种类：

u 故障启动方式

模拟量：突变、过量、欠量

开关量：变位（闭合、断开）

u 故障记录容量

1GB，可按要求扩展。

u 通讯

串行口：1个RS-232C端口，最大通讯波特率115200bps。使用专用串口通讯电缆（5芯）。

网络接口：1个10/100Mbps 802.3u接口。

u 显示屏

6.4”262144色TTF显示屏，分辨率：640×480

u 实时谐波分析

可对3个模拟通道进行实时谐波分析。

u 实时波形显示

以类似示波器的方式显示实时波形。

u 实时矢量图

    最多可以显示4个矢量图画面，每个画面实时显示最多6个模拟量的矢量图。

u PC软件包

  CDM的PC软件包运行于Windows平台，通过串行口或网络接口连接仪器。包括实时监视、参数设置、数据分析、发电机总启动电气试验等程序。

u 工作电源

    AC220V±15% ；50Hz±0.5Hz；DC220V±15%；整机功耗约25W

波形分析画面

发电机空载试验画面

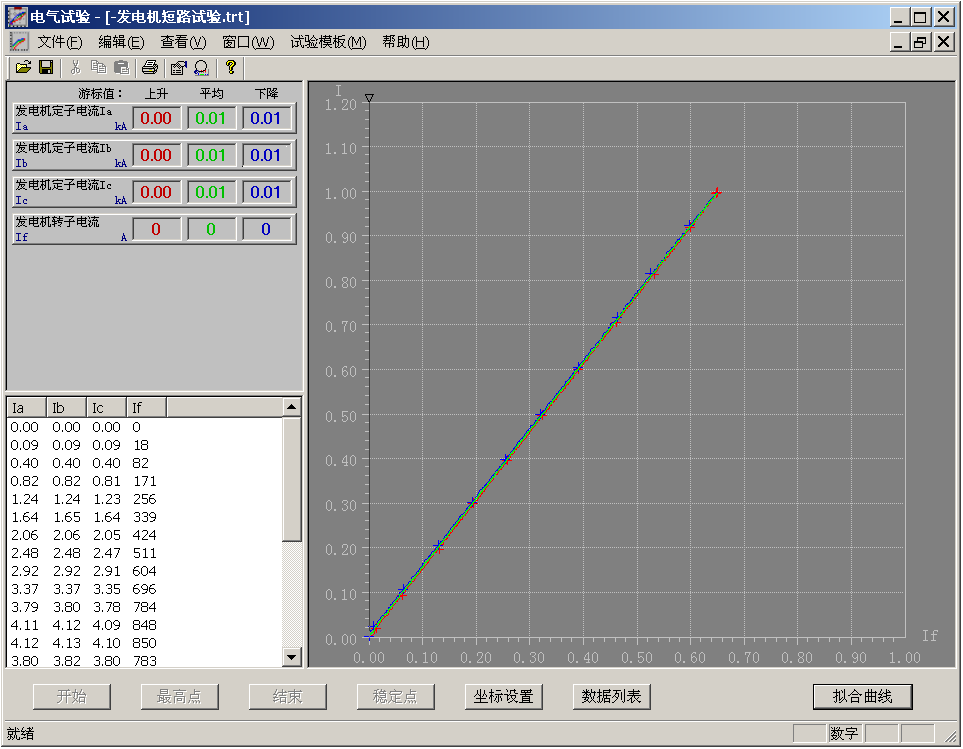

发电机短路试验画面

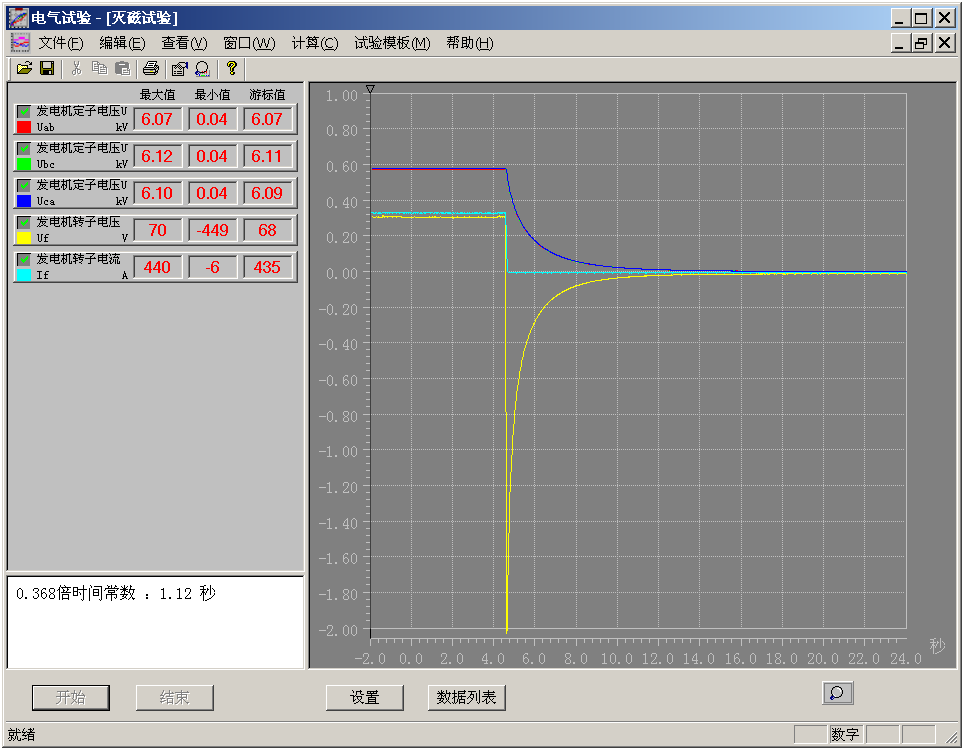

励磁试验画面

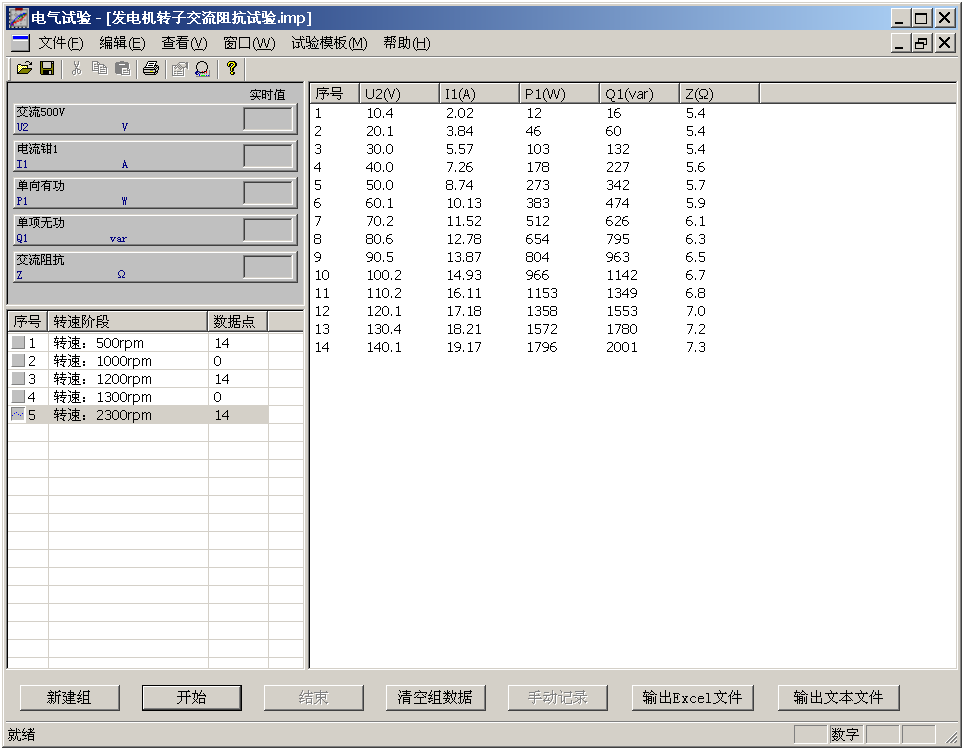

转子交流阻抗试验画面

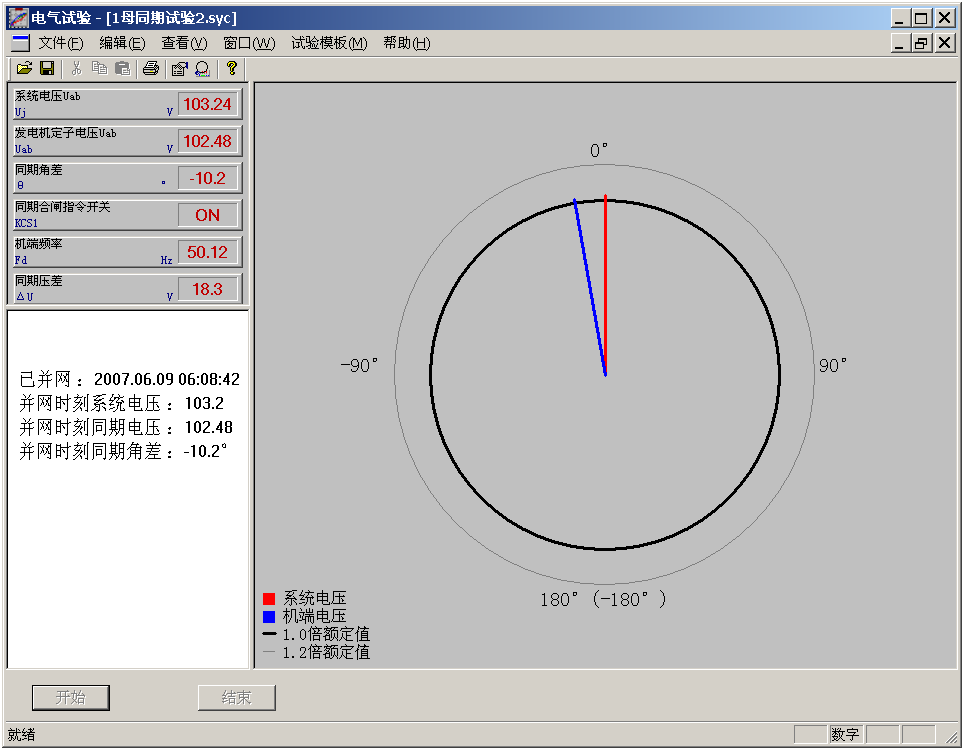

同期试验画面

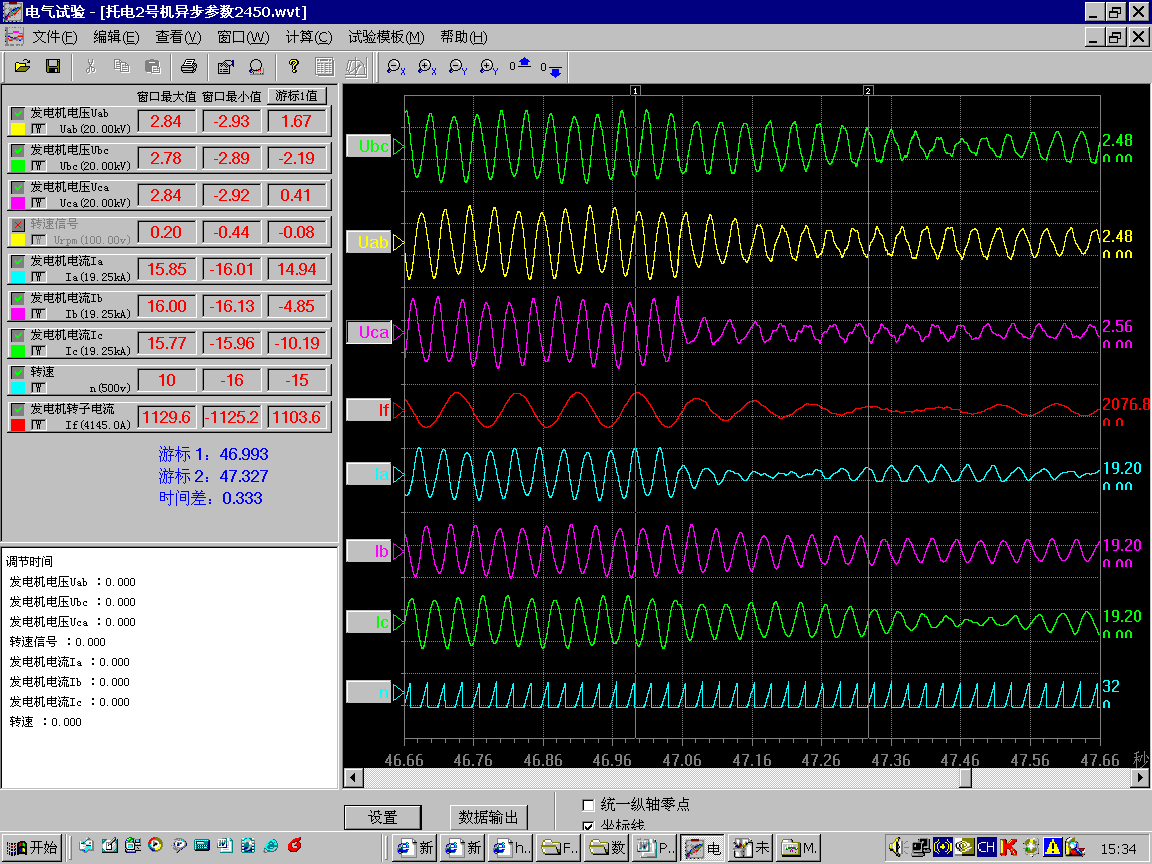

波形类试验画面
