CDM04系列多功能数据监录仪
产品简介
CDM04 系列多功能数据监录仪主要包括CDM04-18,CDM04-24和CDM04-32多功能数据监录仪，还包括：发电机特性试验仪，便携式故障录波仪，电量记录分析仪，发电机综合特性测试仪等等。
CDM04系列多功能数据监录仪产品描述
CDM04系列多功能数据监录仪，是集成了故障录波、电气试验、综合电力监测功能的便携式仪器，内置高性能的处理、采集、运算和通讯组件，实现了先进的数据处理能力，可用于电力系统各个环节的稳态测量和暂态记录分析。
本产品系列的第4代版本，采用QT编制的全新软件界面，实现了录波、试验、监测的功能集成，增加了部分电气试验项目，并着重强化长时录波功能。
配套的上位机软件，具备与CDM04相同的软件界面，可经由局域网与CDM04连接，实现仪器功能的远程扩展，具备与CDM04本机基本相同的功能，包括监测、录波、试验、设置等。
CDM04系列多功能数据监录仪主要功能
故障录波：按预定义的故障判据监测实时信号，在出现故障时启动波形录制，同时通知上位机。此功能可用于电力系统关键设备的运行监测，用于故障的捕捉、诊断。
实时监测：CDM04接入了16路开关量、18/24/32路模拟量。实时显示波形、谐波、矢量图，并实时计算模拟量有效值、派生量（频率、有功、无功、零序、负序等）。模拟量波形可实时传输至上位机。
长时录波：长时间连续记录模拟量、开关量波形。最高可选采样频率为10kHz，最长可记录180天。

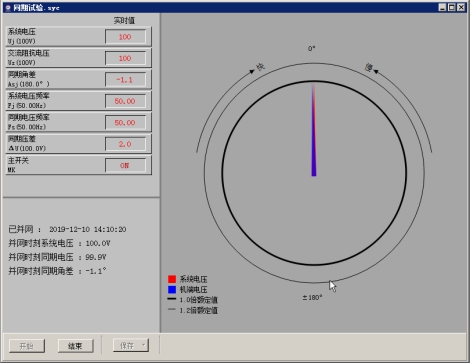

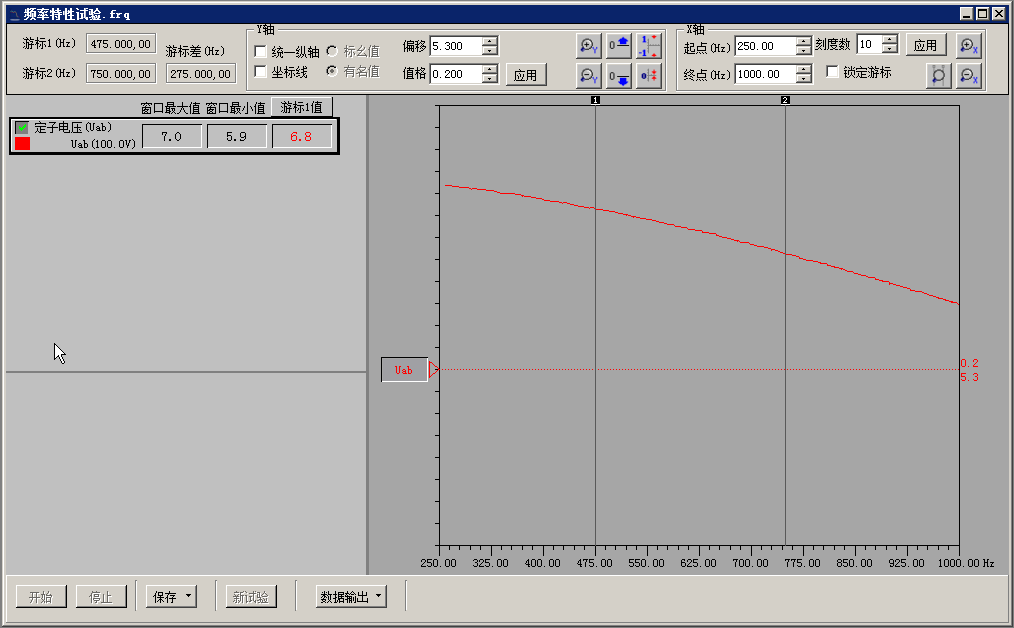

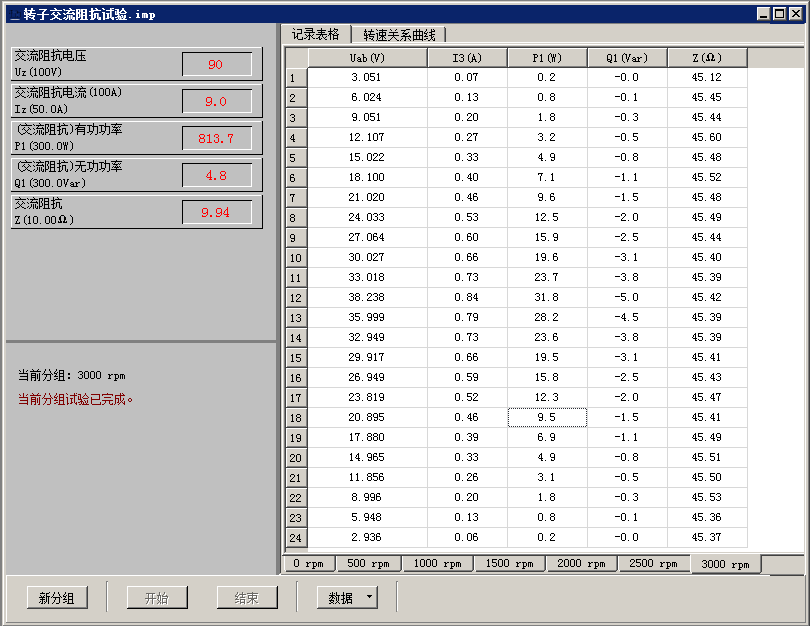

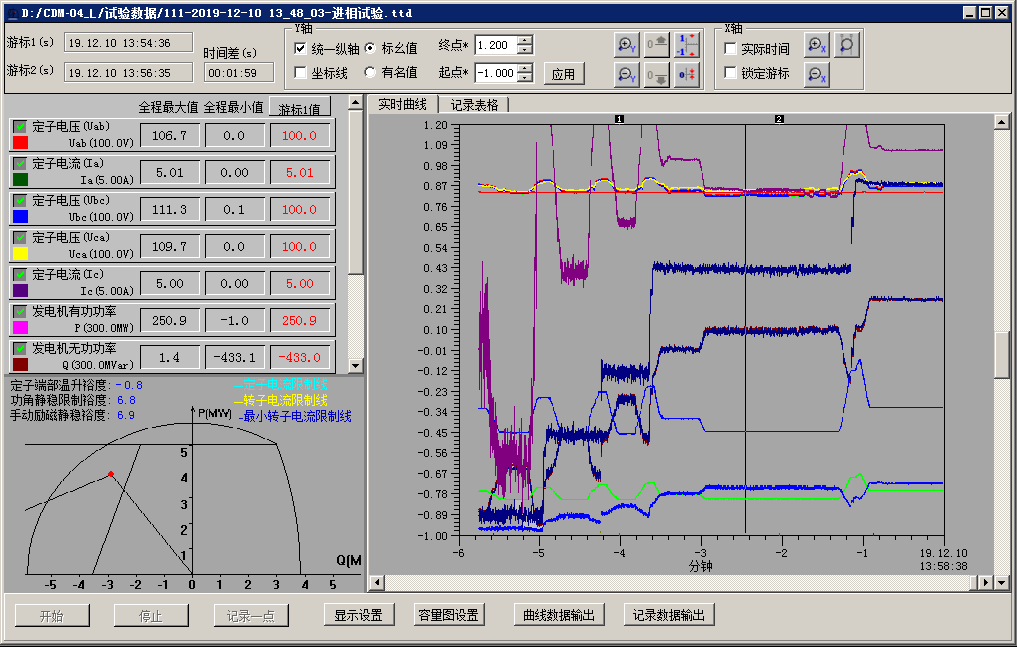

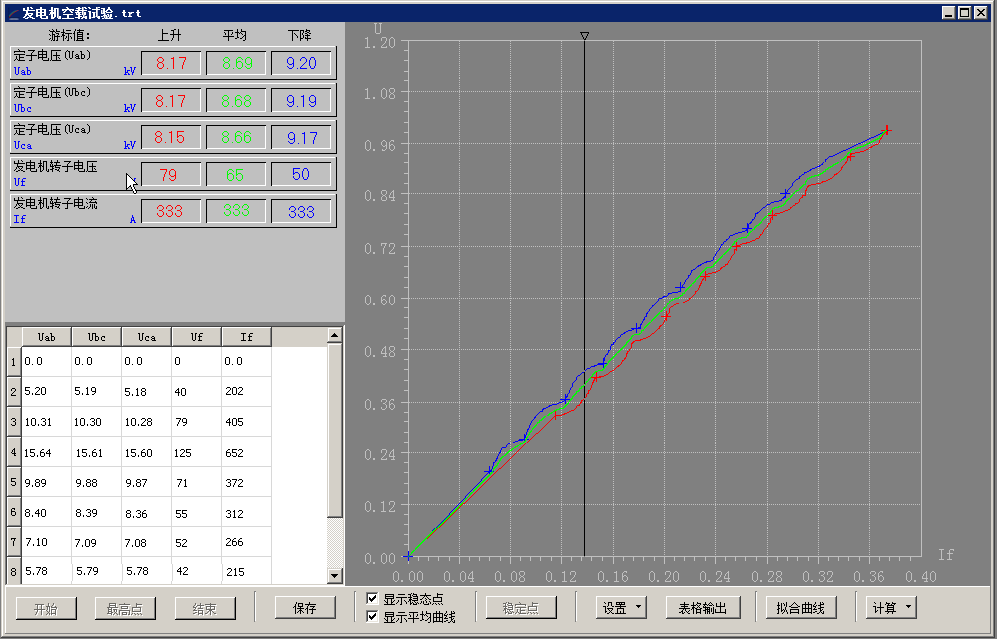

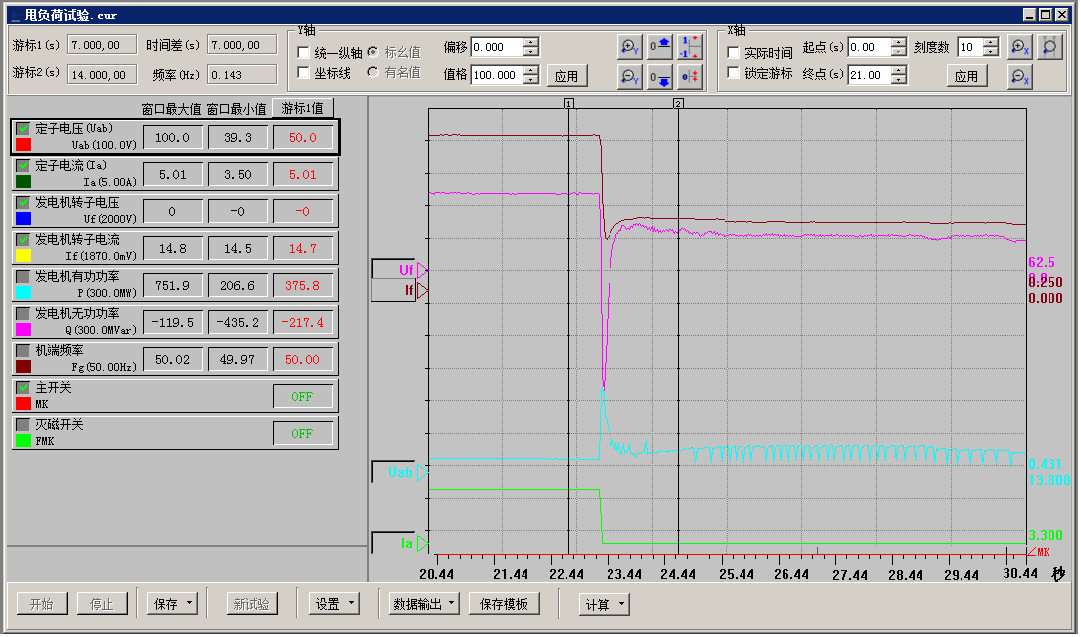

发电机总启动电气试验：可以高效完成新机组或大修后的电气试验项目，提高了测量精度和数据处理能力，实现电气试验的自动化。试验项目包括发电机空载试验、短路试验、频率特性、进相试验、甩负荷试验、转子交流阻抗、一次调频、同期装置校验等，以及励磁调解器的各项试验，例如阶跃试验、灭磁试验、零起升压试验等。
仪器可用于电力系统或其他行业的关键设备的在线监测；也可作为便携式仪器，用于各种工业设备的故障的监录、分析；或利用其数据处理计算能力，作为数据源，向其他系统提供实时数据。
一次调频试验：一次调频试验以连续录波方式记录并监测模拟电网频率的阶跃/扰动，以及被控量的调节过程，并生成连续的被控量目标期望值。
新能源并网检测：适用于风电场、光伏电站、储能电站等新能源场站并网检测，可试验项目包括功率控制、故障穿越、适应性、电能质量、惯量响应、SVG、SVC特性测试等。
电能质量测试与分析： 按照电能质量标准分析统计电压偏差、电压波动和闪变、三相电压不平衡、系统频率偏差、公用电网谐波、公用电网间谐波等。同时还能满足新能源场站接入电力系统电能质量检测要求，按功率区间进行分析统计。
IEC104遥测：可读取AGC装置的控制量设定值，如功率设定值、电压设定值等，以进行装置的性能评测。
逆变器效率测试：通过测量逆变器的输入和输出电流、电压和功率等参数，计算出逆变器的功率效率，能量效率，PV系统效率PR，并进行统计、记录。
CDM04系列多功能数据监录仪具备以下特点
1、采用QT编制的全新软件界面，实现了发电机特性测试、故障录波、实时监测功能的功能集成
2、全部通道100kHz同步采样频率
3、多种针对发电机的模拟通道类型：定子电压、定子电流、转子电压、转子电流、发电机转速等，通道可按需求进行定制
4、强化了长时录波功能，长时间连续记录模拟量、开关量波形。最高可选采样频率为10kHz，最长可记录180天
5、直流通道隔离耐压5000V.AC
6、多种计算量：有功、无功、频率、负序、零序、矢量和、相角差、功角等
7、具有逐点瞬时有效值、功率计算功能，及时反映暂态变化
8、根据试验曲线计算同期角、短路比、灭磁时间常数、响应时间、超调量、上升时间、振荡次数、阻尼比等特性参数
9、能快速、准确地完成励磁电压的测量，响应时间≤4.5ms，记录波形不含整流纹波
10、通过网络连接时，可实现远程跨地域通讯
11、曲线试验可加入历史数据对比
